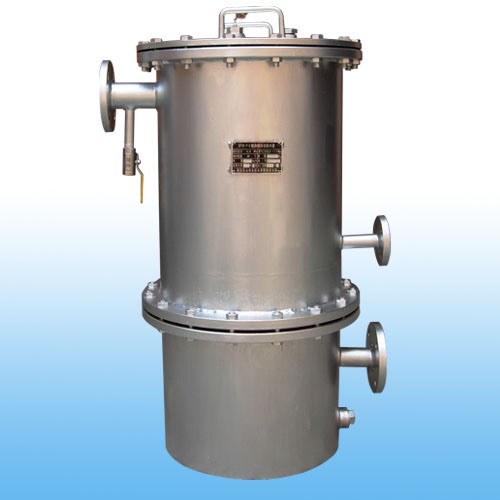

CTS-YⅠ、Ⅱ型儲油罐自動脫水器
- 品牌：???
- 型號：???
CTS-Y型儲油罐自動脫水器是石油、石化及油品儲運行業中儲油罐自動脫水的專用設備。其基本功能是“排水截油”。在不使用其它動力的條件下，能使儲油罐脫水實現自動化，并將儲油罐中的沉降水全部排盡，排水過程中無可見油花，水排完后自動關閉而滴油不漏，保證了油品質量。儲油罐自動脫水器從根本上解決了人工脫水跑油，以及由此而產生的油品損失（約為加工量的3‰）、環境污染和安全隱患等問題，減輕了工人的勞動強度。
一、工作原理
1、利用介質密度差所產后的浮力差和浮子重力作動力源，通過杠桿原理放大作用力，使之達到開啟或關閉閥門所需的力度。
2、利用連通器原理和“U”型管作用，消除液體紊流狀態，控制液體流向，促進油水分離，并形成高位水封，嚴密封鎖油品。
二、功能特點
1、全自動、全天候連續作業，有水就排，無水自動關閉。
2、水、油、渣在運動狀態下自動分離并各行其道：水排出，油回罐，渣沉底（定期排污）。
3、兩級分離，排水含油量極低。
4、帶有伴熱裝置，能滿足原油、重油儲罐使用及冬季脫水的需要。
5、CTS-YⅡ型自帶過濾，且加設中部排污。

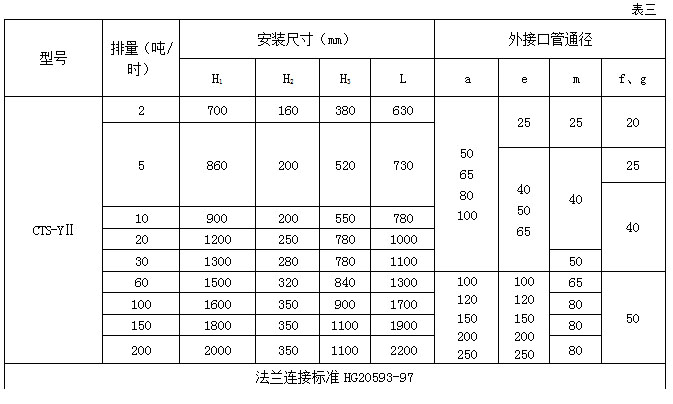

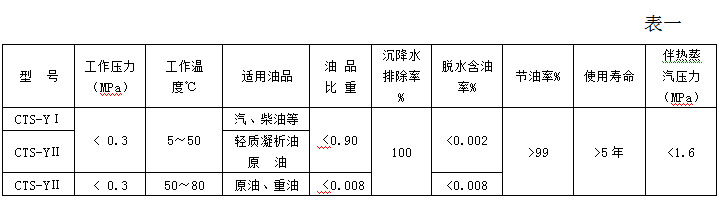

三、技術特性

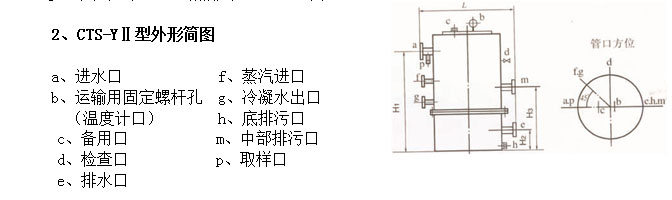

四、外形簡圖及安裝尺寸

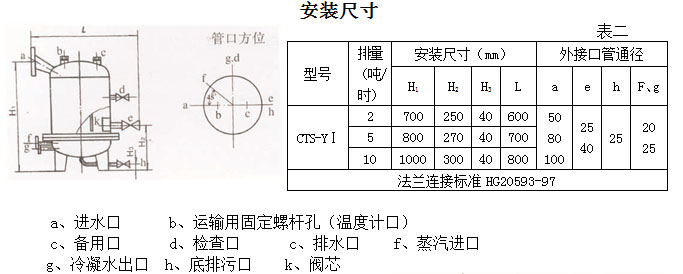

1、CTS-YⅠ型外形簡圖
安狀尺寸
五、安裝及運行規程
（一）幾種不同的安裝形式
脫水器的安裝形式按儲油罐排水管的設置形式和位置而定。

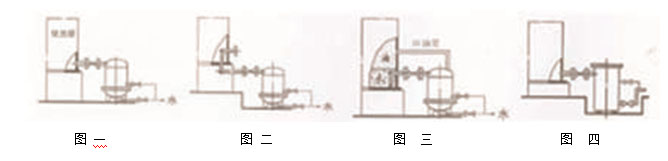

1、儲油罐排水管為水平設置的安裝，如圖一所示。
2、儲油罐排水管為虹吸式設置時的安裝；
（1）將脫水器安裝在儲油罐的排污管上，如圖二所示。
（2）當儲油罐頭未設置排污管時，應重新設置水平排水管，如圖一所示的形式安裝。
（3）若油品沉降水量較大時可采取加裝回油管的形式安裝。此時脫水器實現“自動”運行的條件是：罐內沉降水的高度需超過虹吸排水客彎管部分的高度，如圖三所示。
（4）當儲油罐排水管位置比較低時需將脫水器置于坑內安裝，并將排水管引向地面排水、自動脫水器中部排污與排水管線連接，如圖四所示。
（二）安裝
1、脫水器應盡可能靠近儲罐進行安裝。
2、將脫水器進水口法蘭與儲油罐排水閥門連接。注意脫水器不能傾斜，檢查確定底排污口h（Ⅰ型）、中部排污口m（Ⅱ型）、取樣口p（Ⅱ型）、檢查口d、排水口e處的閥門處于關閉狀態。
3、旋下備用口c堵頭，向脫水哭內注入清水，注滿為止。也可打開儲油罐排水閥門，利用罐內沉降水注入，注滿后關閉此閥門。
4、反時針旋下b口運輸固定螺桿處的緊定螺塞，稍將螺桿上提，感覺下端有重物連接而不能將螺桿完全提出，則說明在運輸過程中，固定螺桿末與下端連接的內部機構脫落，設備無損可繼續安裝。
5、反時針旋下運輸用固定螺桿。
6、在c口裝上堵頭。
7、對需要伴熱的脫水器，應對外殼進行保溫處理，在b口裝上溫度計，g口管路末端裝上疏水閥（蒸汽加熱時）。不需要伴熱的脫水器，b口裝上隨機附帶的堵頭。
8、在m、e、f、g、h口接好所需管線。
（三）運行
1、脫水器的功能是將儲油罐內已經分離沉降的水自動排出儲油罐外，并能完全阻擋油品的泄出。因此脫水器的泄出。因此脫水器的運行應在儲罐內的油、水進行充分分離、沉降后進行。
2、緩開儲油排水閥門，十分鐘后再打開脫水器排水閥門，脫水器即進入運行狀態，有水就排，水排完后自動關閉。
3、脫水器在排水過程中排水量隨儲罐中水位的降低而逐漸減小，直到線狀、滴狀排水，最后關閉，在排水過程中儲罐內沉降水還在繼續少量產生故可能出現邊沉降邊排水的狀況，因此排水時間較長，但無需人員看守。也可以在排水進入線狀或滴狀階段時關閉脫水器排水口閥門，結束本次排水運行。
4、根據不同的油品，脫水器應在下述溫度下運行：
（1）對于汽、柴、煤等輕質成品油和凝析油，脫水器運行溫度為0℃以上，即水不結冰即可。
（2）對于原油、重油，運行溫度為60～80℃，以保證油品的流動性和油、水可分離性。
5、CTS-YⅠ型d口和CTS-YⅡ型P口作用
當用戶認為罐內有沉降水而脫水器又不排水，懷疑脫水器有排水故障時，可微開d口或p口閥門，若流出液體是油而非水時，說明儲罐內本來就沒有水，或儲罐內有水但沒有流進脫水器，脫水器無水可排，當流出的液體是水時，則可判斷脫水器存在排水障礙。產生問題的原因是多方面的，詳見故障判斷與排除。
（四）、加熱裝置的使用
1、原油、重油脫水器應接入伴熱源以滿足運行溫度的要求，并對外殼作保溫處理。
2、輕質成品油脫水器在冰凍地區使用，也應接入伴熱源并對外殼作保溫處理。
3、輕質成品油脫水器在南方非冰凍地區使用可不伴熱。
特別提示：
伴熱期間儲罐與脫水器之間的所有管道閥門應完全處于開啟狀態，以免脫水器被封閉加熱，致使脫水器內壓力過高而造成安全事故。
六、故障判斷與排除
脫水器的運行故障主要有不排水和漏油兩種，原因及排除方法見下表。
|
現 象 |
原 因 |
排除方法 |
|
不排水 |
儲罐內無沉降水、脫水器無水可排 |
|
|
儲罐內有水，但未流入脫水器內，儲罐與脫水器連接管路存在流動障礙，障礙原因可能是管路過長，彎道過多而造成回油障礙，也可能是管道伴熱溫度不夠，油品流動性差而堵塞。 |
針對不同原因，消除管路流動障礙 |
|
|
原油、重油脫水器內油品溫度過低，流動性不夠 |
達脫水器運行溫度60～80℃ |
|
|
油品渣質較多，濾網堵塞 |
打開上蓋，清洗濾網 |
|
|
脫水器內部機構有開啟障礙 |
通知廠家處理 |
|
|
排水口 油品泄漏 |
運行可能進行過誤操作，油品進入了脫水器內部的排水腔，故排出水中含油量較大 |
短時現象，無需處理 |
|
排水過程式中操作了儲罐的排水閥門，造成脫水器內液體的強烈紊動，破壞了油水的分離機制 |
排水過程中不要快速操作儲罐的排水閥門 |
|
|
脫水器長期運行后，內部密封機構沖刷、磨損、密封圈老化 |
更換密封機構 |
|
|
提示：通過操作CTS-YⅠ型脫水器的檢查口d以及CTS-YⅡ型的取樣口P，可對以上部份故障作出判斷，詳見安裝運行規程中運行部份第5條。 |
||
七、排污與保養
排污周期視油品含污、含渣量和系統清潔度而定，排污應在儲罐內沉降水積累較多時進行。
排污時關閉脫水器的排水閥門，待儲罐沉降水充分進入脫水器后，關閉儲罐排水閥門，然后按以下操作。
對CTS-YⅠ型脫水器，打開排污口h閥門，并旋下上部備用口c堵頭，插入水管，用水進行沖洗，也可利用、儲罐沉降水進行沖洗，排污結束后，關閉排污閥門，將清水裝滿脫水器后，裝上備用口堵頭，緩開儲油罐與自動脫水器連通閥門使儲罐內沉降水進入自動脫水器，再開啟自動脫水器排水口閥門，脫水器即恢復常規運行。
對于CTS-YⅡ 型脫水器，排污時使用中部排污□m閥門進行排污，底部排污口僅供檢修時使用。排污過程與CTS-Y型相同，由于操作簡便易行，可適當縮短排污周期，若污垢和沉渣特別嚴重不能夠順利從中部排污口排出時，可打開上蓋進行內部清洗。
